"G" MODEL RÜZGAR TÜRBİNİ

"kendiliğinden ilk hareket" özelliği

ana sayfa

"G" MODEL RÜZGAR TÜRBİNİ (GMRT)'de kendiliğinden ilk hareket" özelliğinin" nasıl  çalıştığının anlaşılması:

 1)


Genel olarak tüö dikey mile sahip rüzgar türbinleri kendilğinden ilk hareket özelliğinesahiptir. Ancak özellikle DARRIEUS tipi rüzgar türbinlerinde bu ilk hareket çok zor olmaktadır.
"GÜÇLENDİRİCİ" ile  birleştirilen  (augmented) dikey milli rüzgar türbinlerinde ise, rüzgar yönünün tayini önemli bir sorun olarak ortaya çıkmaktadır.
GMRT'nin Ototmatik Yön Bulma Özelliği nasıl çalışıyor:
GMRT'nin (GAYK) adını alan özel bir güçlendirici ve yön bulucu ek kanat grubu mevcuttur. Dışta yer alan bu kanat grubu (GAYK), içteki güç kanatlarının gücünü hem artırır.Hem de doğru rüzgar yönüne göre kendiliğinden yönelebilir.
YÖNELME PRENSİBİ:
1) RÜZGARIN GELİŞ YÖNÜ
2) GAYK Kanatların en yakın "keskin kenarı"
3) Türbinin merkezine doğru yönelen bir hat üzerine

4) en uzakyaki GAYK kanadın "hücum kenarına" doğru,  tümü bir hat üzerinde yönelir. Bu yönelmeyi her zaman sürdürür.

RÜZGARA YÖNELME TAM VE KESKİN BİR ŞEKİLDE GERÇEKLEŞİR. RÜZGAR YÖN DEĞİŞTİRMEZSE KARARLI OLARAK DURUR. DEĞİŞEN RÜZGAR YÖNÜNÜNÜ AYNEN ALGILAR VE DOĞRU YÖNE ANINDA DÖNER.




KLASİK "DARRIEUS" KANATLAR İLE "GMRT" TÜRBİNİ DENEY SONUÇLARININ KARŞILAŞTIRILMASI




DEVLET METEOROLOJİ İŞLERİ GENEL MÜDÜRLÜĞÜ (DMİ) RÜZGAR TÜNELİNDE YAPILAN DENEYLERİN SONUÇLARI



3)

SONUÇLAR

GAYK KANATLARI İLE KOMBİNE EDİLMİŞ OLAN SAVONIUS- BENZERİ KANATLARLA YAPILAN DENEYLERDE GÜÇ KIYASLAMALARI SONUÇLARI (Deney Yeri: ODTÜ rüzgar tüneli)

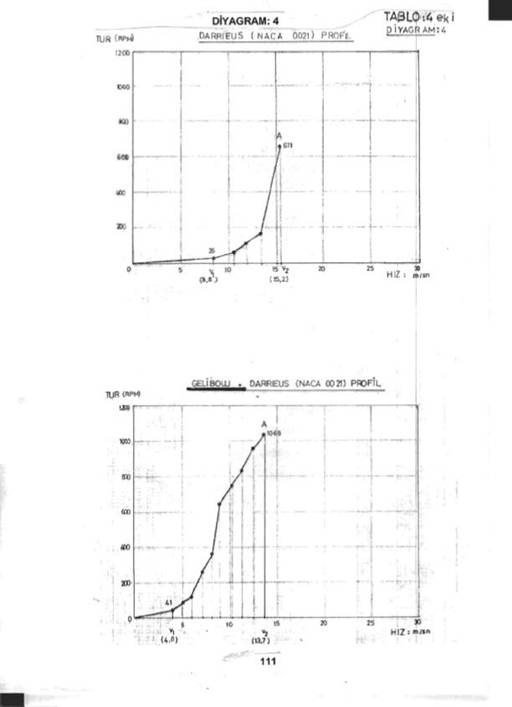

GAYK KANATLARLA KOMBİNE EDİLMİŞ BULUNAN KLASİK DARRIEUS KANATLARLA BİRLİKTE YAPILAN TUR KIYASLAMALARI DENEYLERİ SONUÇLARI: (Deney Yeri: DMİ rüzgar tüneli)





4)

GÜÇLENDİRME ÖZELLİĞİ (AUGMENTATION))


Güçlendirme Özelliği (GAYK) Kanatların sağladığı bir üstün özelliktir. GAYK Kanatlar rüzgara doğru tam ve doğru olarak yöneldiğinde bu güçlendirme özelliğine sahip olurlar.

KIYASLAMALAR:

YALIN HALDEKİ KLASİK  DARRIEUS KANATLARA KIYASLA, GMRT İÇİNDE YER ALAN DARRIEUS KANATLAR, BU KOMBİNASYON NEDENİ İLE, DAHA FAZLA TUR VE DAHA FAZLA GÜÇ AVANTAJLARINDAN YARARLANIRLAR.

SONUÇLAR:


All vertical wind turbines can be able to revolve easily independent  from the wind direction.
It is interesting that  when diffusers used with VERTICAL WIND TURBINES, there is occured a vital requirement using  mechanical adjustment to the correct direction of wind streams .

DIRECTION  FINDING IS A NECESSITY  WITH  DIFFUSER  WIND TURBINES.
GMWT and Automatic direction finding:
The outer three AADV vanes (Augmentation And Directioning Vanes)  have  function to find the correct direction of the wind streams.
DIRECTIONING PRINCIPLE:
1) from the wind direction,
2) to the nearist  AADV's "escape edge".
3) to the center of the turbine,
4)  to the next AADV's "attack edge"



DIRECTIONING IS REALIZED TO THE WIND AUTOMATICALLY AND VERY KEENLY:



5)

animated working design:
